Patte de frein à disque : gabarits

Matériel et entretien
1

Salut,

j’ai fabriqué de l’outillage (un gabarit) pour souder une patte disque sur le côté droit d’une fourche de mono (= pour disque externe, sur manivelle), mais je me demande si le positionnement côté gauche (=pour disque interne sur l’axe) est symétrique.

image912×1620 497 KB

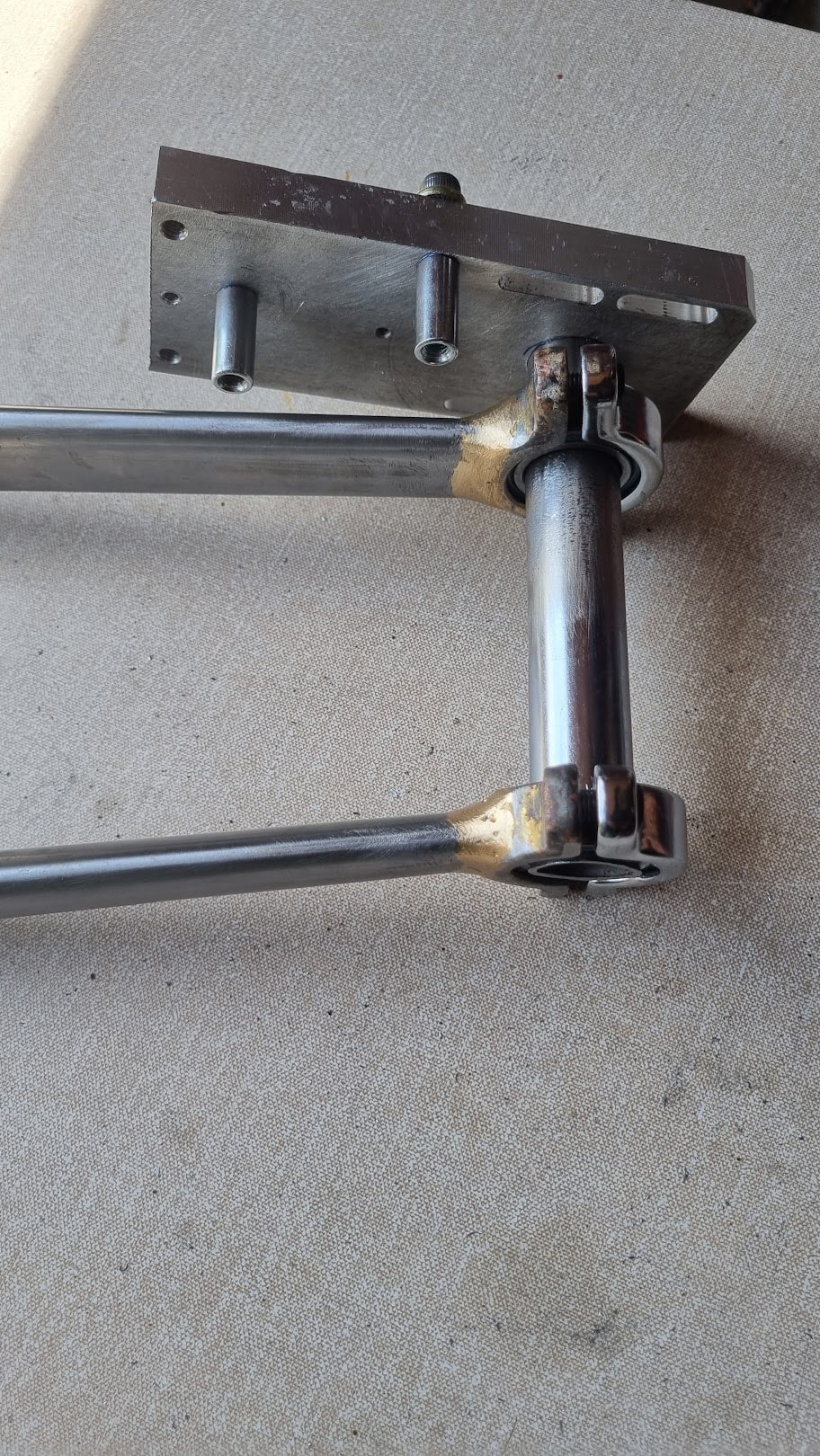

fig 1. illustration de mon gabarit actuel

Est-ce que quelqu’un a déjà vu des datasheets avec la distance entre le roulement et le disque (ou toute autre distance qui permet de regarder où doit être positionnée la patte disque) ?

Je pense à @bouin-bouin ou @Mael_Robert par exemple :slight_smile:

1 « J'aime »
2

Oui ! et lors de mon montage samedi, aucun problème d’alignement avec mon moyeu à 4 vitesses

C’est la cote de 0,7mm par rapport au centre du roulement qui compte si je me souviens bien

brake_layout Roger Davies.pdf (28,6 Ko)

3 « J'aime »
3

Je viens de vérifier, c’est bien 0,7mm que l’on a mis pour concevoir mon moyeu

4

Wow merci Bouin bouin :slight_smile: Trop au taquet !

2 « J'aime »
